Velocidad máxima
189 m/min
Utilización
Sencilla
Opcionales
Disponibles
Precisión de encolado
± 1,5 mm
Utilidad

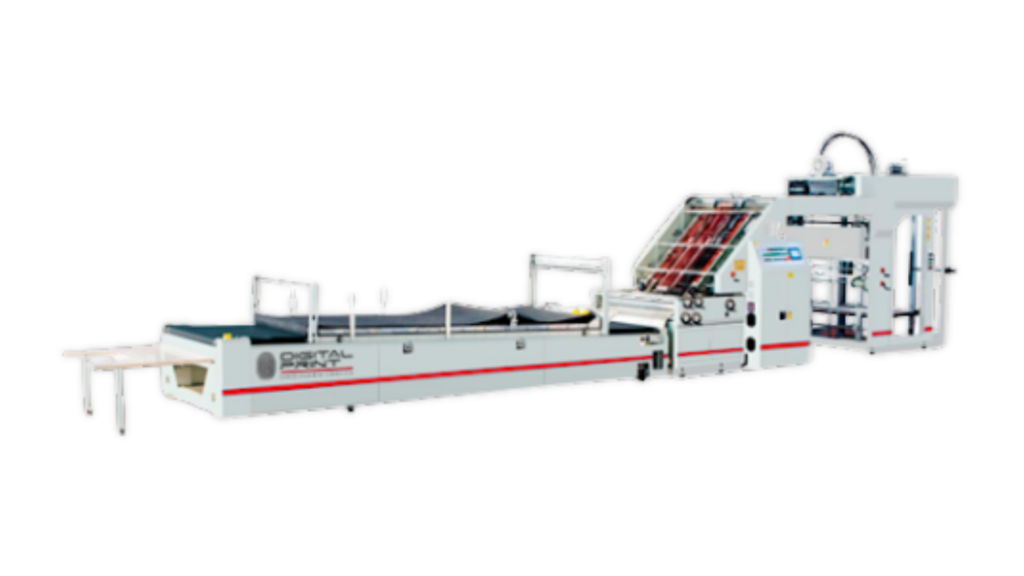

La máquina puede realizar encolado de cartón ondulado (A, B, C, E, F; tres capas, cinco capas y siete capas), así como encolado cartón con cartón, con gramajes superiores a 300 g/m².
- Encolado de alta velocidad, velocidad máxima de 189 m/min.
- Pantalla HMI con cambio de trabajo con una sola tecla, manejo sencillo y baja carga de trabajo manual. Pantalla adicional para supervisar los trabajos.
- El sistema de control está equipado con más de 10 servomotores, lo que proporciona mayor precisión, respuesta más rápida y un control más inteligente.
- Uso de sistema de control de movimiento, con respuesta rápida, alta precisión y funcionamiento suave.
- Configuración eléctrica: Siemens, Yaskawa, Omron, Schneider y otras marcas internacionales de reconocido prestigio.
Aspectos Clave
Aspectos Clave

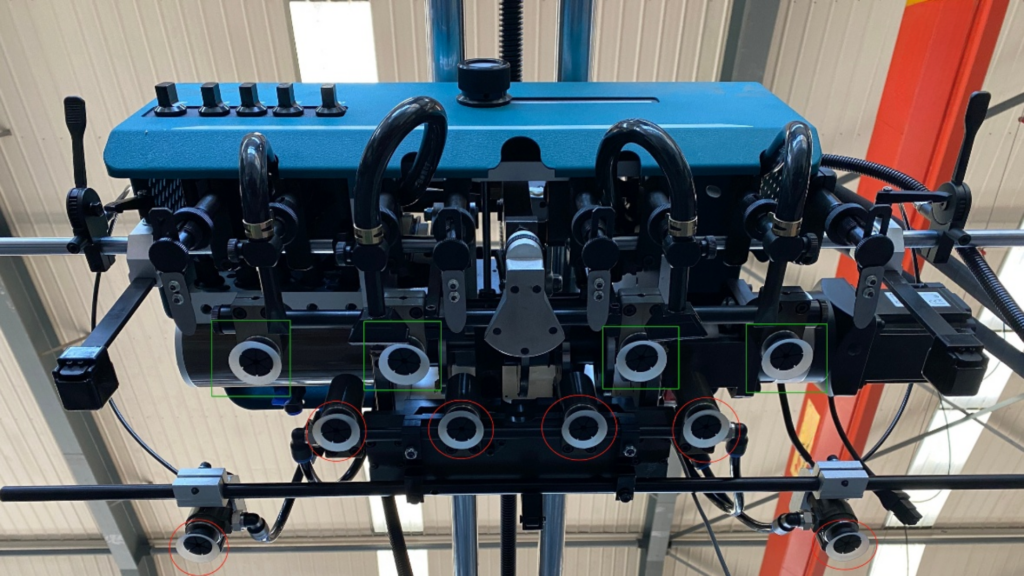

Sección de alimentación
- El alimentador de alta potencia sin eje está controlado por un servomotor; dispone de cuatro ventosas de elevación y seis ventosas de arrastre, lo que lo hace adecuado para distintos tipos de papel.
- El cuerpo de la máquina está fabricado con placa de acero completa de alta resistencia.

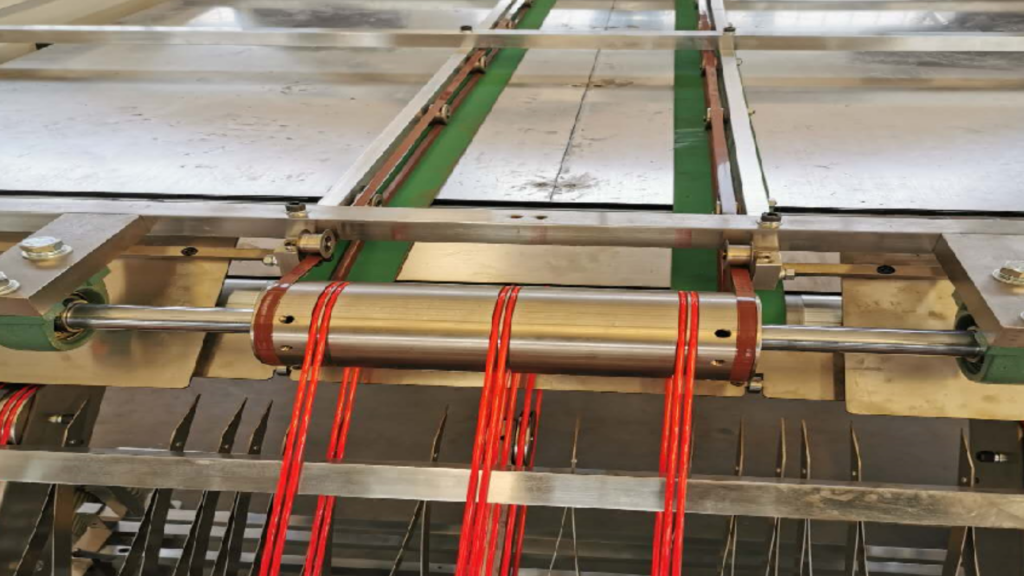

Sección de transporte del pliego superior
- El pliego se transporta sobre el puente y es presionado durante todo el proceso mediante correas trapezoidales, evitando colisiones entre pliegos y atascos provocados por deformaciones del papel.
- El registro lateral del pliego superior adopta una estructura de doble lado, más ancha en la parte superior y más estrecha en la inferior, para el posicionamiento izquierdo y derecho, evitando atascos de papel.
- El pliego se transporta mediante ruedas de presión para garantizar un avance suave. Al mismo tiempo, la elevación y descenso del conjunto de ruedas de presión se controla mediante cilindros, evitando atascos.
- Todo el proceso de transporte del pliego superior se realiza mediante correas redondas que presionan y transfieren el material de forma estable y continua.
Aspectos Clave
Sección de alimentación del pliego inferior

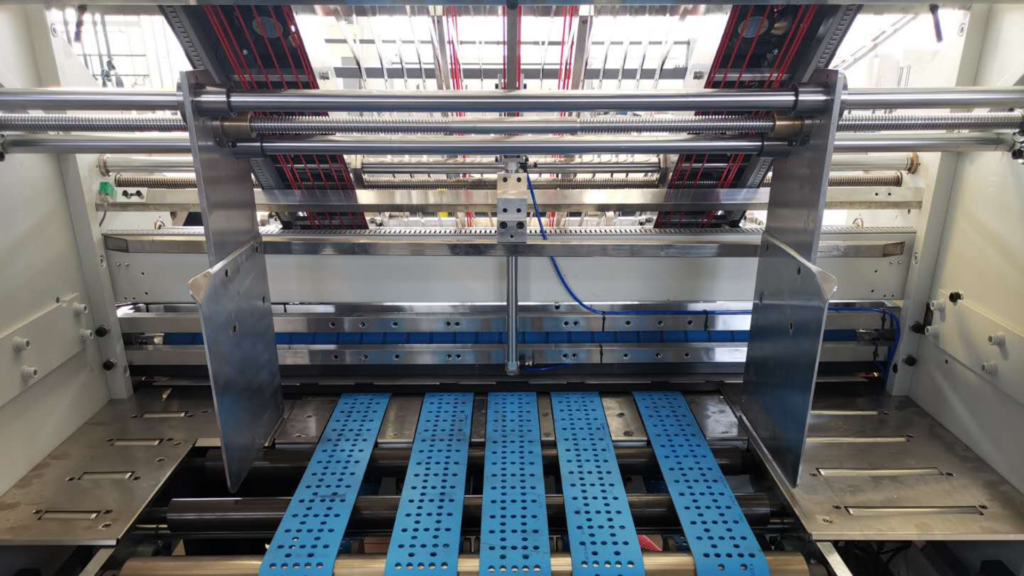

- La correa de succión alargada (1435 mm) trabaja conjuntamente con el eje de soporte del papel, siendo adecuada para cartón curvado. (5 unidades para formato 1450 y 7 unidades para formato 1700).
- La sección de alimentación del pliego inferior incorpora un soplador de alta presión y una válvula servo reversible de alta precisión para realizar la función de encendido/apagado del aire. Al mismo tiempo, se añade una función de liberación de presión para garantizar una alta precisión del producto y aumentar la vida útil de la correa. En comparación con las válvulas de caudal, presenta una menor tasa de fallos y una mayor vida útil.

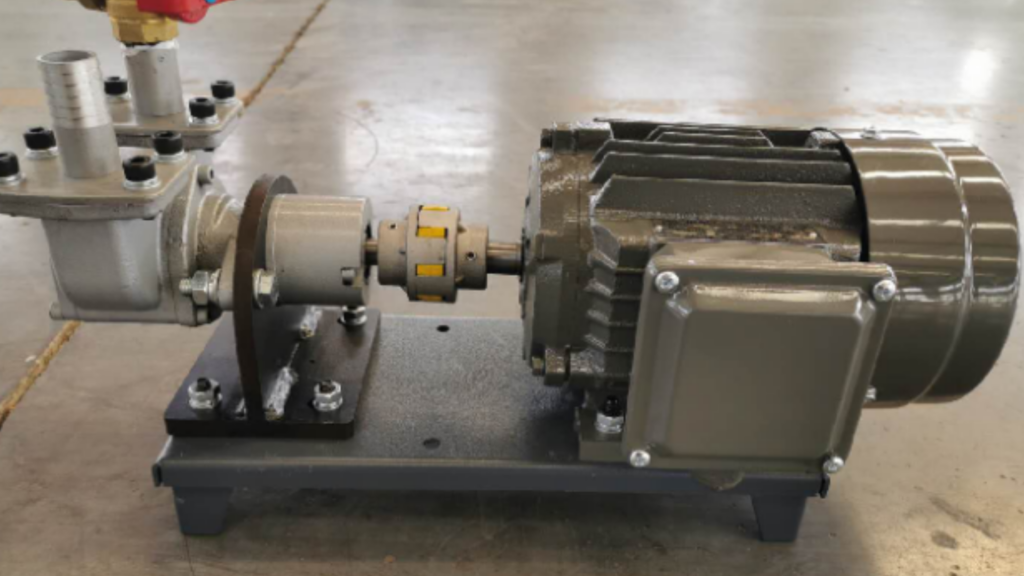

Sección de encolado
- El rodillo encolador moleteado de 1 mm, de fabricación propia, garantiza el ahorro de adhesivo y una aplicación uniforme del mismo. El rodillo de humectación exclusivo asegura el suministro de agua al cartón ondulado.
- El sistema de lubricación y la cubierta de sellado en los extremos de los rodillos evitan la entrada de agua y adhesivo, prolongando la vida útil de los rodillos.
- Los dos rodillos de alimentación están fabricados con materiales resistentes al desgaste, lo que protege eficazmente el fluting del cartón ondulado y garantiza un encolado cartón con cartón de alta calidad.
Datos Técnicos
Datos de Rendimiento
Tamaño máximo de pliego | 1700 × 1650 mm |
Tamaño mínimo de pliego | 360 × 360 mm |
Gramaje máximo del pliego superior | 450 g/m² |
Gramaje mínimo del pliego superior | 150 g/m² |
Espesor máximo del pliego inferior | 10 mm |
Espesor mínimo del pliego inferior | 0,5 mm |
Velocidad máxima de encolado | 189 m/min |
Precisión de encolado | ± 1,5 mm |
Potencia total | 22 kW |
Dimensiones totales (L × A × H) | 15600 × 2450 × 2600 mm |
Peso total | 7.600 kg |
