Full Automática

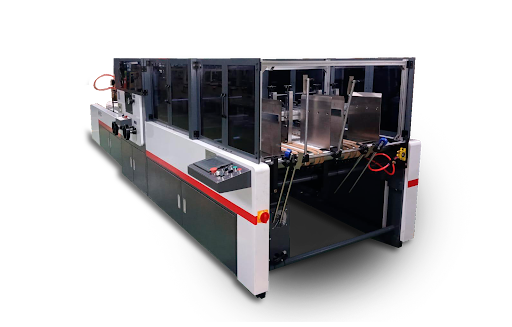

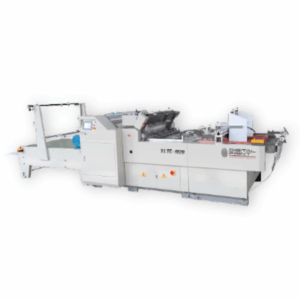

La DPPVTC 1100S es una máquina industrial de alta precisión diseñada para colocar ventanas de film en cajas de cartón.
Alta
Productividad
Materiales
200 a 1500 g/m2
Precisión
Garantizada
Rango
hasta 1100×750 mm
Utilidad
La máquina de hacer ventanas DPPVTC-1100 utilizada para cajas de telefonía, bebidas, regalos, pañuelos, cosmética, juguetería, alimentación, etc. El cartoncillo debe ser de 200-1500g/m2 y se puede pegar, troquelar.
La máquina consiste del alimentador, transportador, sección de encolado, zona de pegado, entrega y sección eléctrica.
Aspectos Clave

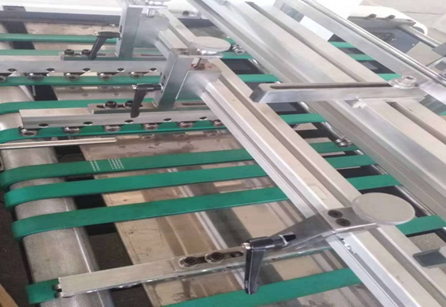

Alimentador
- Pegado del papel tras el troquelado y hendido.
- La pila de papel realiza un movimiento intermitente durante la alimentación, el papel del fondo se separa de la pila mediante las correas del alimentador. El soporte del papel debe estar 3mm por encima de las cintas transportadoras.
- Correas del alimentador japonesas que aseguran un transporte estable y suave.

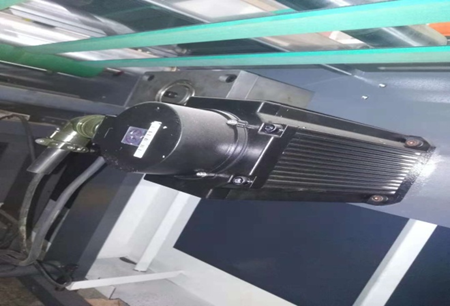

- Alimentador controlado por servomotor.

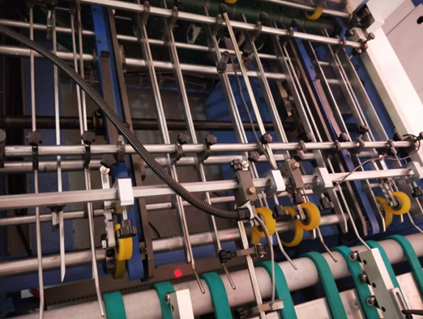

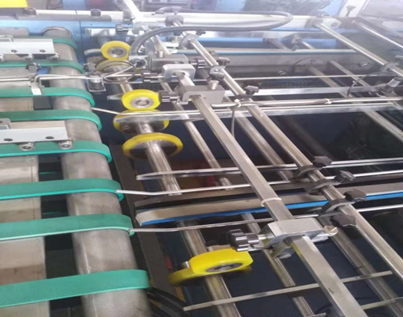

Transporte
- Incluye una pieza especial (guías de tracción) instaladas sobre la cadena japonesa.
- Cuando cambie el tamaño de papel, la zona de transporte se puede ajustar con una manivela.
- El ajuste sencillo de las piezas ahorra tiempo.
Aspectos Clave
Aspectos Clave

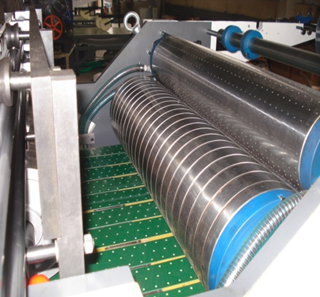

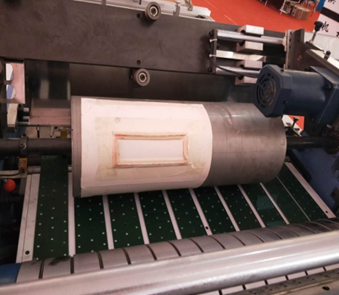

Unidad de encolado
- Incluye un reductor independiente y un variador. El volumen de pegamento se puede ajustar.

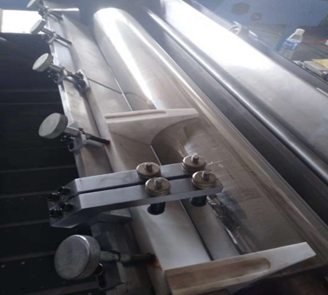

- Incorpora un rodillo de cola, más eficiente, hecho de material inoxidable con curvatura. El posicionamiento de la plancha es preciso y sencillo, ajustable a ambos lados y en 360º.

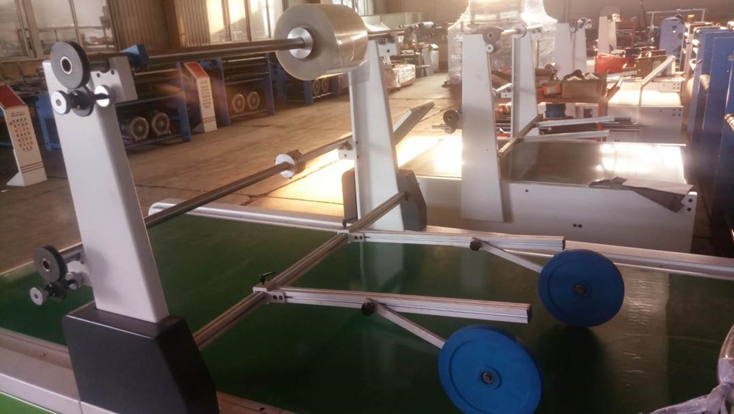

Unidad de entrega
El producto ya terminado se transporta a la mesa de entrega, donde éste se apila y se puede recoger. Las piezas de la entrega se pueden ajustar individualmente.
Aspectos Clave
Aspectos Clave

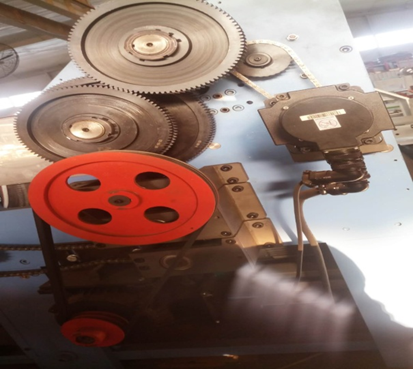

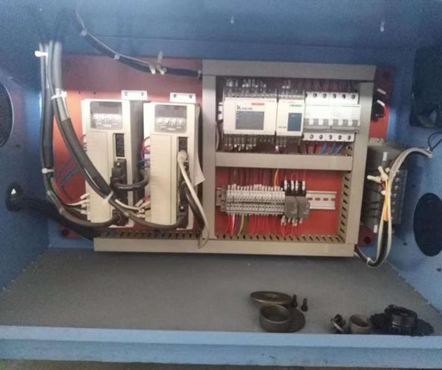

Unidad eléctrica
- PLC e interfaz humano-máquina avanzados
- La interfaz humano-máquina puede monitorizar el estado de funcionamiento de la máquina, los terminales de entrada y salida, detectar obstáculos, etc.
- Control del motor principal mediante variador
- Embrague eléctrico que asegura la seguridad y fiabilidad de la máquina.

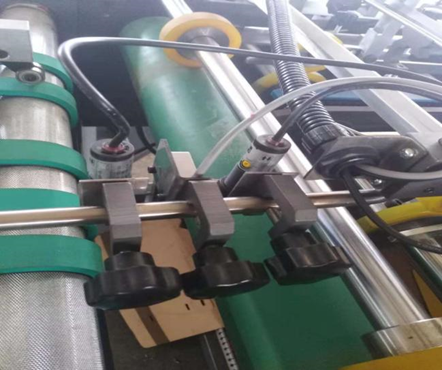

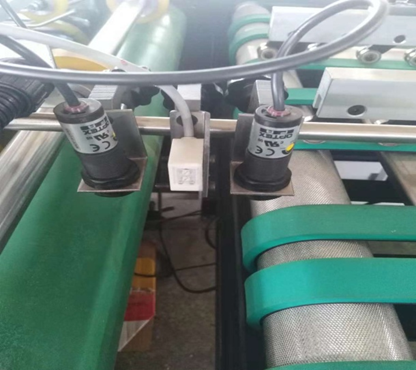

- En el alimentador, transporte, encolado, pegado de ventanas y entrega hay instaladas un gran número de fotocélulas.
- Tecnología multimedia para realizar la entrada y ajuste de datos libremente.
- Paneles de control en toda la máquina para un manejo más sencillo.
- Corriente trifásica de cuatro líneas.
Opcional
El producto ya terminado se transporta a la mesa de entrega, donde éste se apila y se puede recoger. Las piezas de la entrega se pueden ajustar individualmente.
Aspectos Clave
Datos Técnicos
Datos de Rendimiento
Tamaño máx. pliego | 1100x750mm |
Tamaño mín. pliego | 120x120mm |
Tamaño máx. film | 600x350mm |
Tamaño mín. film | 50x40mm (ventana normal) 100x100mm (ventana de esquina) |
Espesor de film | 0.08-0.3mm |
Precisión | +/-0.7mm |
Espesor de papel/cartón | 200-1500g/m2, cartón ondulado ≤5mm |
Velocidad máxima | Ventana normal Un canal 10,000 cajas/h Doble canal : 14,000~15,000 cajas/h Ventana de esquina Solo un canal : 4000~5000 cajas/h |
Dimensiones | 5500x2000x1600mm |
Corriente | 9KW ,380 V ,50HZ |
Peso | 3500kg |
