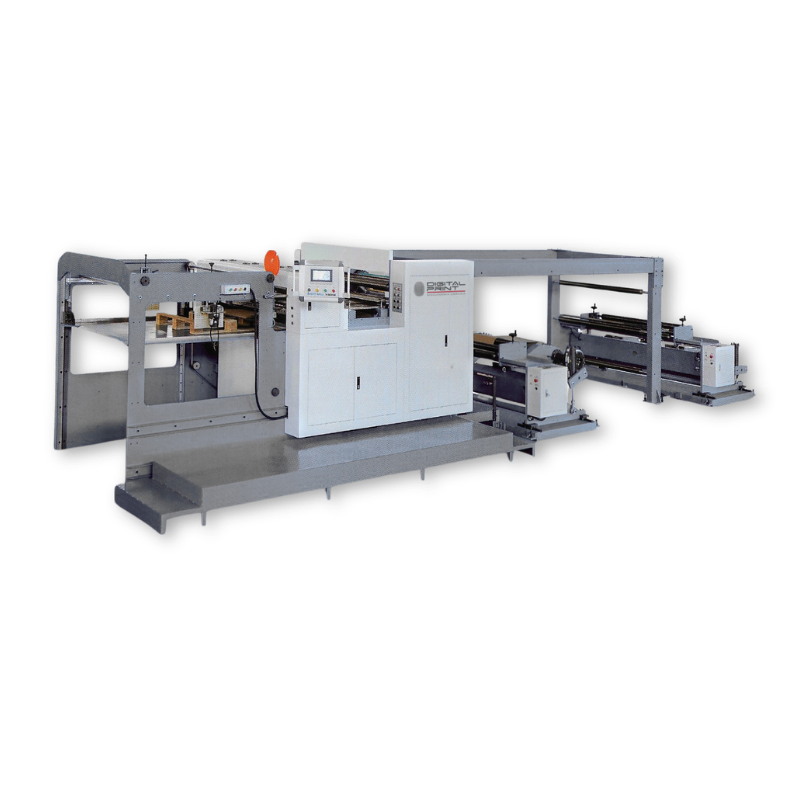

Full Automática
Esta máquina es ideal para cortar diversos tipos de papel, como papel de embalaje, papel para hamburguesas, papel laminado, papel de impresión, papel compuesto de plástico y otros materiales en rollos grandes. Actualmente, es un equipo ideal para el corte de materiales en bobinas grandes de alta calidad.
Velocidad
30-200 veces/min
Utilización
Sencilla
Rodillos de alimentación
Dos rodillos
Precisión de corte y hendido
±0.2 mm
Utilidad
- Regulación de velocidad por conversión de frecuencia del motor principal, sistema de control PLC Panasonic japonés, interfaz de operación MCGS, conteo automático, ajuste automático de longitud, control automático de tensión y otras funciones.
- La alimentación es hidráulica automática y la bobina de alimentación cuenta con una estructura de camisa superior mecánica sin eje de 3/6 pulgadas.
- El bastidor es de plancha de acero, el soporte de la cuchilla de corte transversal es de fundición y los rodillos guía son de aleación de aluminio con equilibrio dinámico.
- La tracción de posicionamiento es servomotorizada, y el eje es de acero. El motor acciona la rueda dentada para accionar y tirar del eje de goma. La plataforma de recogida clasifica automáticamente y cuenta con una estructura de transporte frontal.
- Esta máquina es ideal para el corte de bobinas a gran escala, con alta precisión, alta velocidad y un apilado uniforme del material.
Aspectos Clave

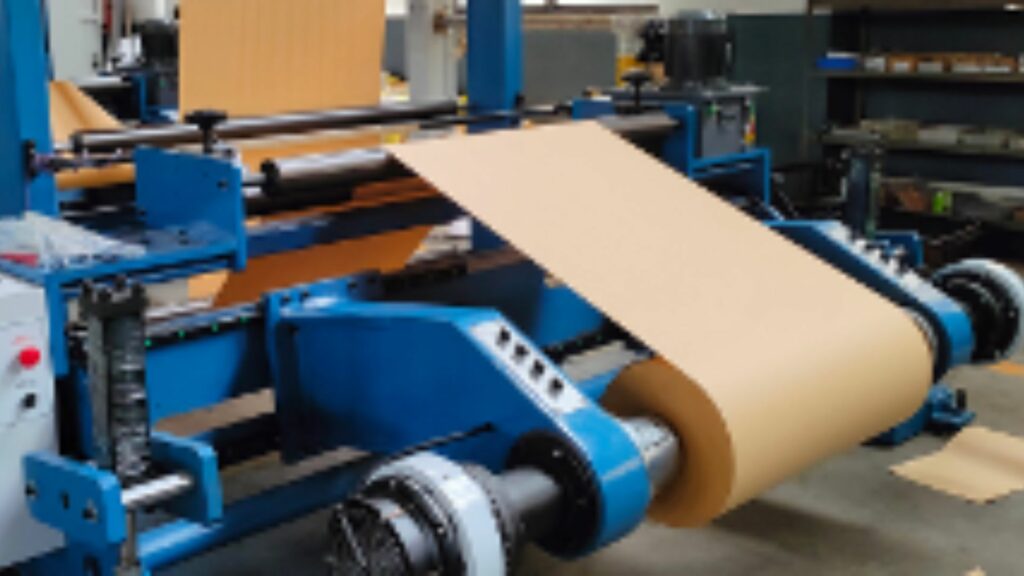

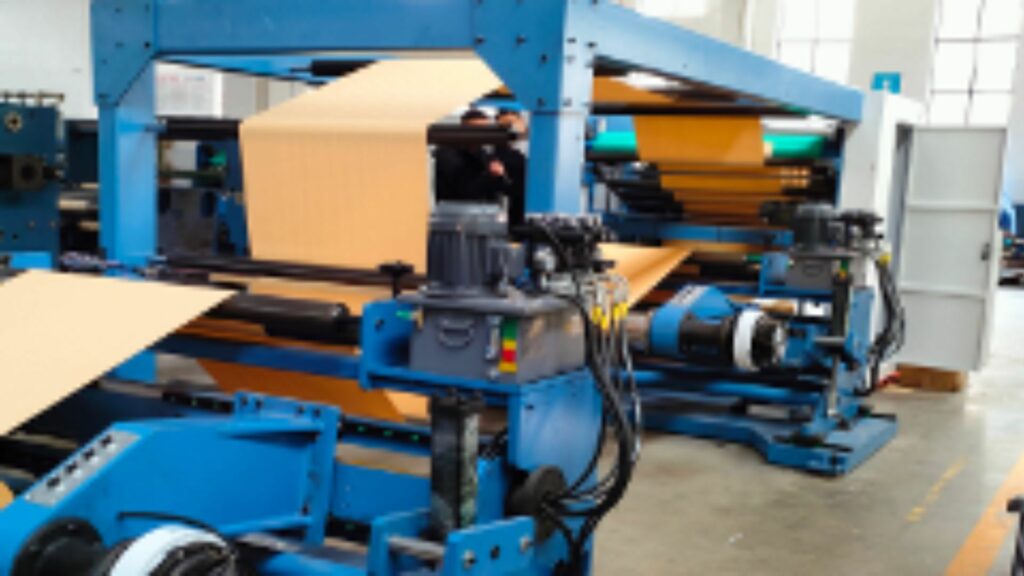

Desbobinador
- El bastidor está fabricado con una estructura de plancha de acero y fundición.
- Sistema de control de tensión magnético.
- Método de control: mediante PLC (Panasonic, Japón), método de conicidad.
- Rango de control de tensión: 3-100 kg.
- El desbobinador cuenta con una estructura de alimentación automática hidráulica sin eje de cuerpo dividido.
- El rodillo guía de transporte cuenta con un eje guía de aluminio, sometida a un equilibrado dinámico.
- El material se puede ajustar a la izquierda, derecha y en paralelo.
- Sistema de control de corrección automática por ultrasonidos.

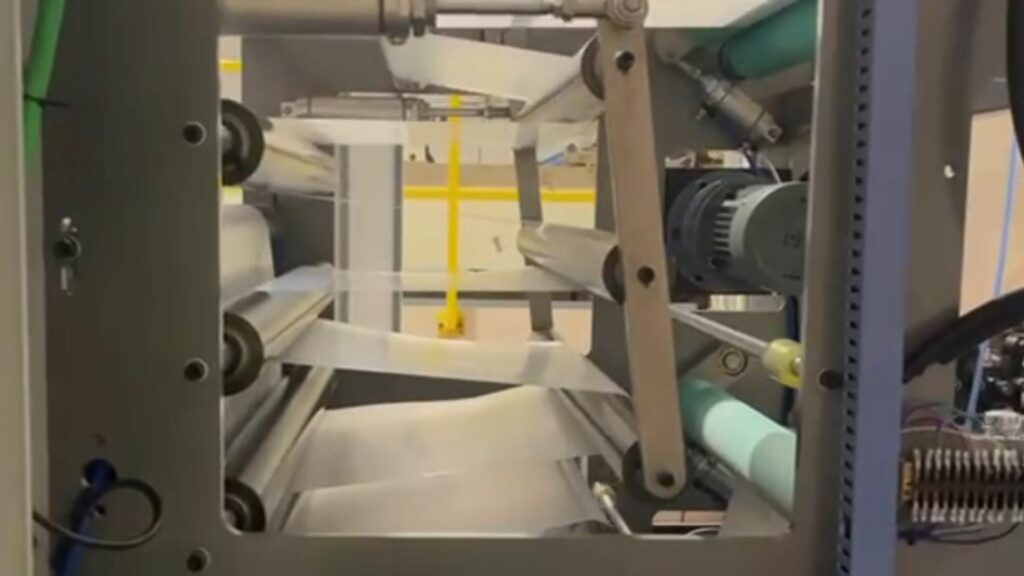

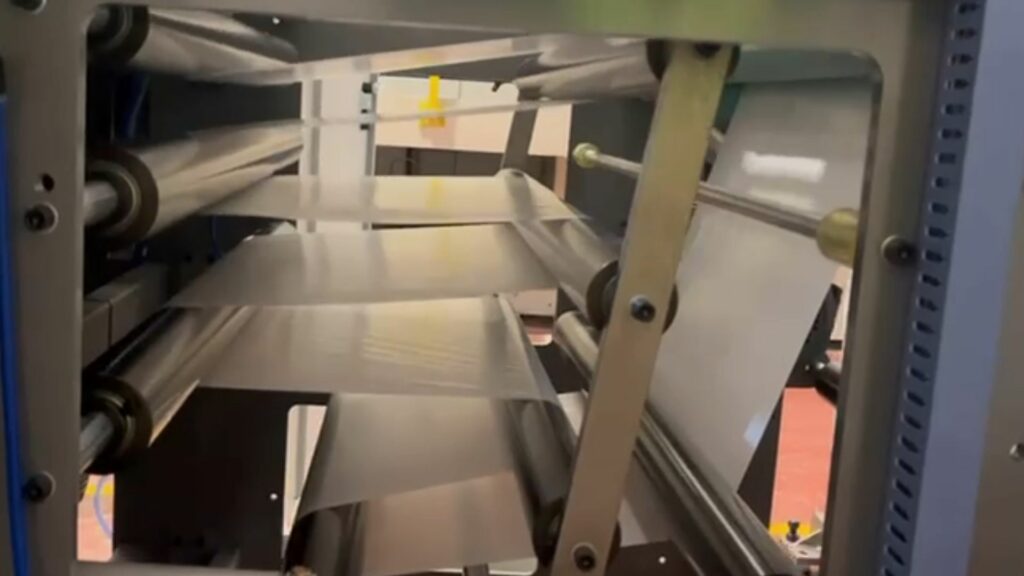

Dispositivo de tracción
- Tipo estructural: Tracción activa/compresión pasiva
- Base de tracción de fundición
- Rodillos de tracción de goma
- Compresión mediante cilindro
- Rodillo guía de transmisión de aluminio
- Tensión ajustable mediante rueda de mano
- Ajuste mediante rueda de mano
- Motor reductor de rueda dentada cicloidal
- Alimentación con brazo flotante para el almacenamiento y el almacenamiento del material
- Tensor flotante mediante tracción neumática
- Rodillo guía flotante de aluminio
- Todo el mecanismo de alimentación está controlado inteligentemente por sensores de desplazamiento
Aspectos Clave

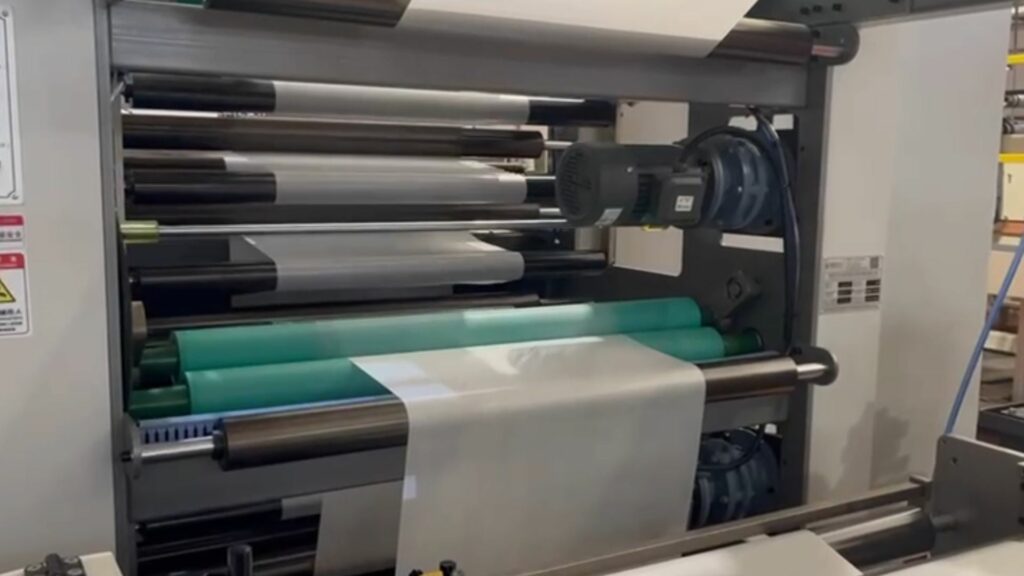

Mecanismo de alimentación
- Movimiento mediante posicionamiento servocontrolado.
- Servomotor y controlador de accionamiento.
- Sistema de control industrial digital: el motor principal impulsa el posicionamiento activo del rodillo.
- Transmisión mediante correa y rueda síncronas.
- El rodillo de alimentación de longitud fija es de goma (con estructura de barra de acero en los rodillos superior e inferior).
Dispositivo de corte
Sección de corte transversal:
- Método de corte: La cuchilla inferior es fija y la superior corta activamente.El portacuchillas tiene una estructura robusta de fundición.
- Las cuchillas superior e inferior están fabricadas con herramientas de corte de acero equilibrado con hojas en forma de barra.
- Herramientas de corte (2 juegos).
- Modo de funcionamiento: Ajuste manual de la posición de la herramienta.
- Modo de transmisión principal: El motor principal es accionado por una caja de engranajes, que impulsa la rueda excéntrica, el acoplamiento y el movimiento alternativo de la cuchilla.
- El motor principal es de frecuencia variable.
- La transmisión es de rueda síncrona.
- Apilado automático.

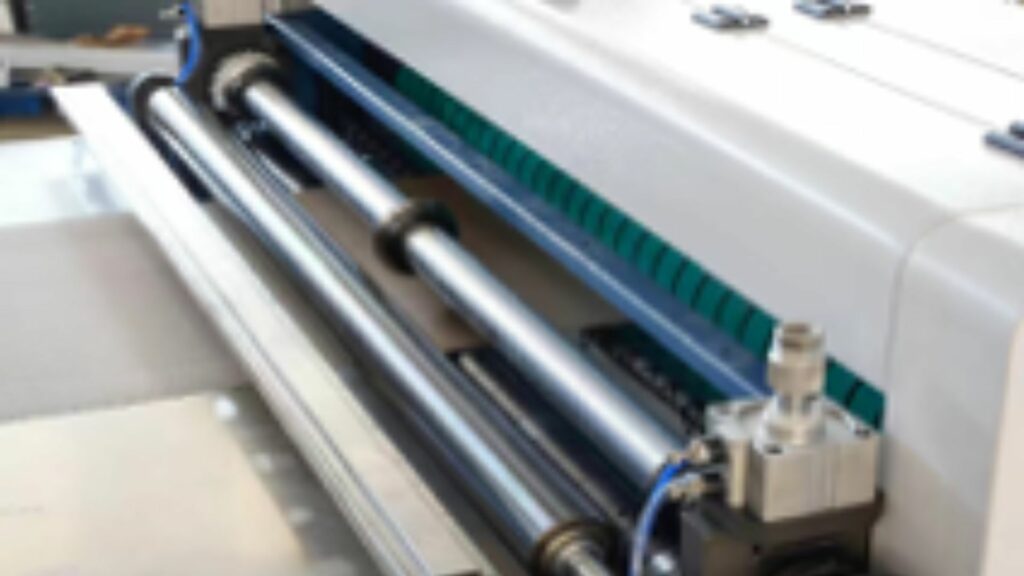

Sección de corte longitudinal:
- Dispositivo de cuchilla circular
- La cuchilla circular está diseñada con esta máquina en mente y se puede ajustar libremente
- 4 juegos de cuchillas circulares
- Precisión de corte: ± 0,2 mm
- El ventilador de recorte emplea succión de bordes de alta presión
Aspectos Clave

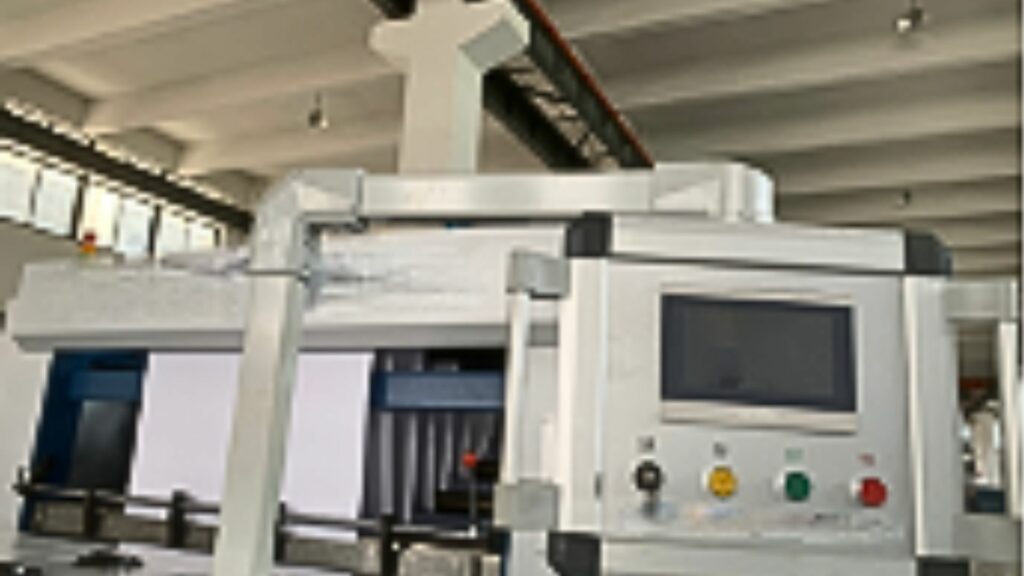

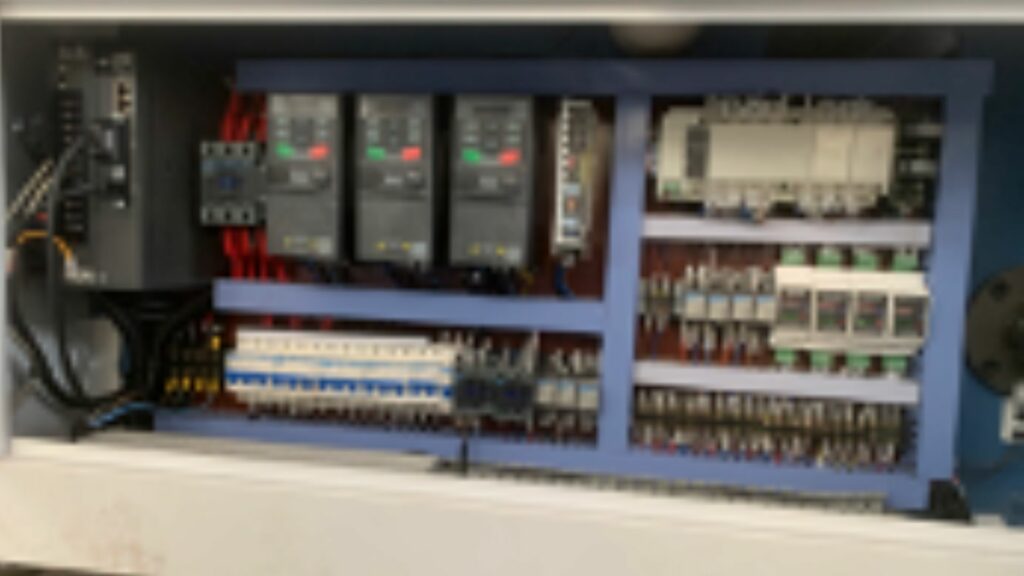

Control eléctrico:
(Control y parte principal conectados en paralelo). La máquina utiliza un sistema de control industrial PLC Panasonic japonés.
- El sistema de control de esta máquina se divide en control principal y control de tensión.
- Control principal de la máquina: incluye control del motor principal, control de tracción, control de alimentación y control de corte.
- Control de tensión: Tensión de desbobinado, con un amplio rango de velocidades controladas, con buen rendimiento tanto a baja como a alta velocidad. Controla la tensión flotante del material de alimentación.
- Equipada con un contador electrónico para el conteo; alarma de parada; longitud fija automática y funciones de avance y retroceso.
Datos Técnicos
Datos de Rendimiento
Diámetro máximo de desbobinado | φ1400 mm |
Ancho máximo de corte | 1100 mm |
Rango de grosor del material | 20–500 gsm |
Longitud de corte | 20–500 mm |
Velocidad de corte | 30–200 veces/min |
Rodillos de alimentación | Dos rodillos |
Precisión de corte y hendido | ±0.2 mm |
Potencia total | 20 kW |
Peso de la máquina | 10,000 kg |
